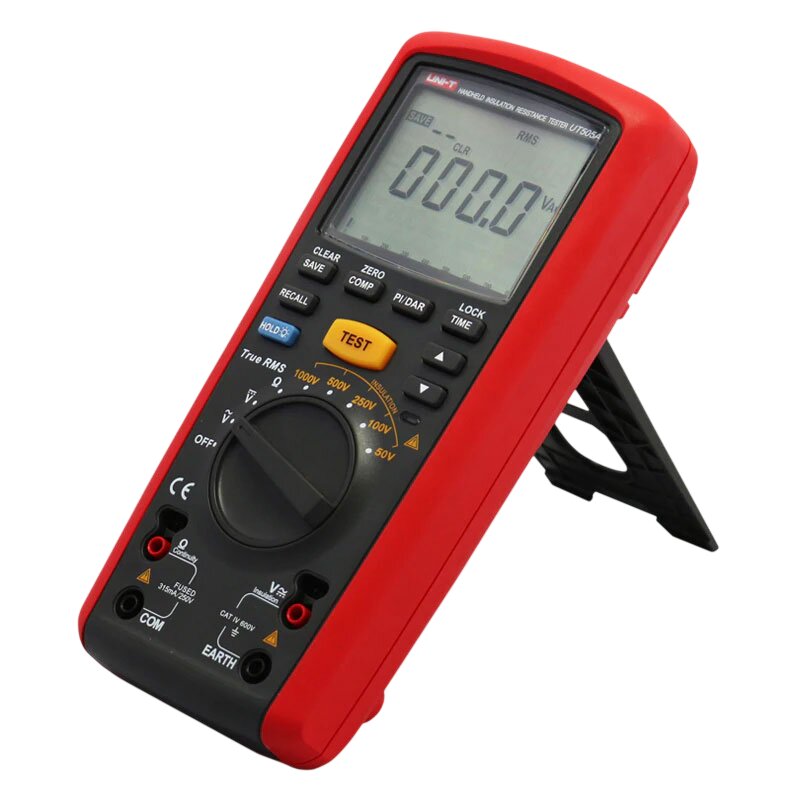

Miernik rezystancji izolacji UT505A UNI-T

Parametry techniczne

Rezystancja izolacji

Napięcie probiercze 50 V:

• 0,01 MΩ ~ 50 MΩ – dokładność ±(3%+5)

Napięcie probiercze 100 V:

• 0,01 MΩ ~ 100 MΩ – dokładność ±(3%+5)

Napięcie probiercze 250 V:

• 0,01 MΩ ~ 200 MΩ – dokładność ±(1,5%+5)

Napięcie probiercze 500 V:

• 0,01 MΩ ~ 500 MΩ – dokładność ±(1,5%+5)

Napięcie probiercze 1000 V:

• 0,1 MΩ ~ 2000 MΩ – dokładność ±(1,5%+5)
• 2 GΩ ~ 9,9 GΩ – dokładność ±(10%+3)
• 10 GΩ ~ 20 GΩ – dokładność ±(20%+10)

Pozostałe parametry testu izolacji:

• Napięcia testowe: 50 V / 100 V / 250 V / 500 V / 1000 V
• Prąd obciążenia: 1 mA
• Prąd zwarcia: <2 mA
• Automatyczne rozładowanie obwodu pomiarowego
• Krokowa zmiana napięcia probierczego co 10%
• Pomiar współczynnika absorpcji dielektrycznej DAR
• Pomiar wskaźnika polaryzacji PI
• Pomiar czasu trwania testu
• Funkcje multimetru

Pomiar rezystancji:

• 0,01 Ω ~ 20 kΩ
• Dokładność: ±(1,5%+3)

Pomiar napięcia stałego DC:

• 0 ~ 600 V
• Dokładność: ±(2%+3)

Poiar napięcia przemiennego AC:

• 0 ~ 600 V
• Dokładność: ±(2%+3)
• True RMS – pomiar rzeczywistej wartości skutecznej

Tester ciągłości:

• Akustyczny sygnał dźwiękowy ułatwiający kontrolę ciągłości obwodu
• Dodatkowe funkcje
• Automatyczna zmiana zakresów pomiarowych
• True RMS
• DAR – współczynnik absorpcji dielektrycznej
• PI – wskaźnik polaryzacji
• COMP – pomiary porównawcze
• Data Hold – zatrzymanie wskazania na wyświetlaczu
• Pamięć do 99 wyników pomiarowych
• Pomiar czasu trwania testu
• Krokowa regulacja napięcia probierczego co 10%
• Automatyczne rozładowanie badanego obwodu
• 30-segmentowy bargraf analogowy
• Wskaźnik niskiego poziomu baterii
• Wskaźnik przekroczenia zakresu
• Wskaźnik obecności wysokiego napięcia
• Automatyczna zmiana zakresów
• Wyświetlacz i konstrukcja

Zalety

• Dwa przyrządy w jednym – UT505A łączy miernik rezystancji izolacji z uniwersalnym multimetrem, dzięki czemu podczas wielu prac nie ma potrzeby korzystania z dwóch oddzielnych urządzeń.
• Pomiar izolacji do 20 GΩ – szeroki zakres pozwala wykonywać wymagające pomiary, z którymi nie poradzi sobie standardowy multimetr.
• Napięcia probiercze do 1000 V – użytkownik może dobrać napięcie testowe do konkretnego zastosowania: 50 V, 100 V, 250 V, 500 V lub 1000 V.
• Zaawansowana diagnostyka izolacji – funkcje DAR i PI umożliwiają dokładniejszą ocenę kondycji izolacji, a funkcja COMP pozwala wykonywać pomiary porównawcze.
• True RMS – pomiar napięcia przemiennego z wykorzystaniem rzeczywistej wartości skutecznej zwiększa użyteczność urządzenia przy pomiarach różnych przebiegów AC.
• Pamięć wyników – możliwość zapisania do 99 pomiarów ułatwia dokumentowanie i późniejsze porównywanie wyników.

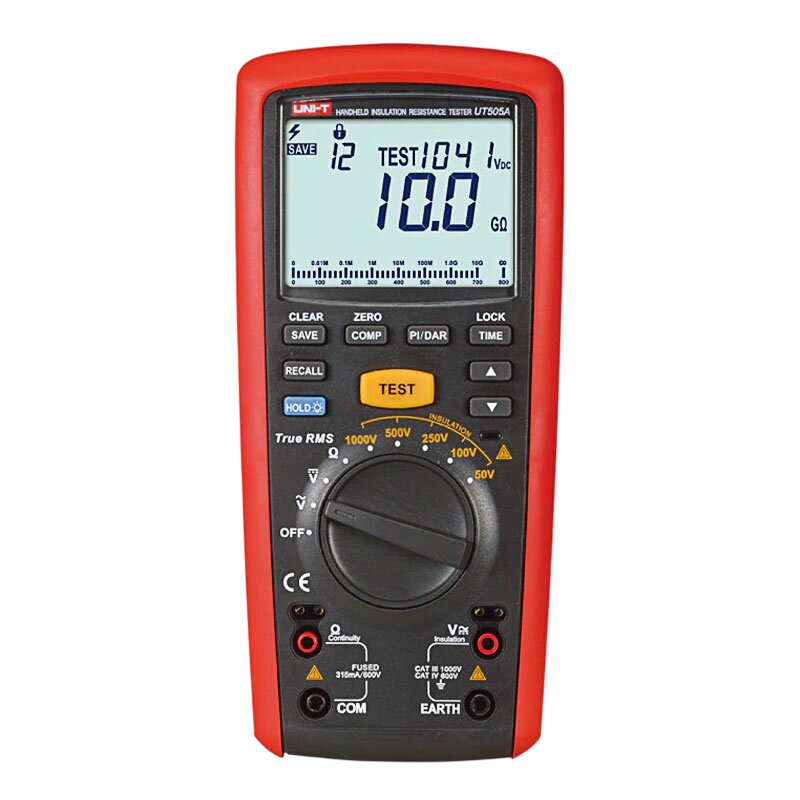

• Czytelny wyświetlacz – duży podświetlany LCD oraz 30-segmentowy bargraf ułatwiają obserwowanie wyników i zmian wartości podczas pomiaru.

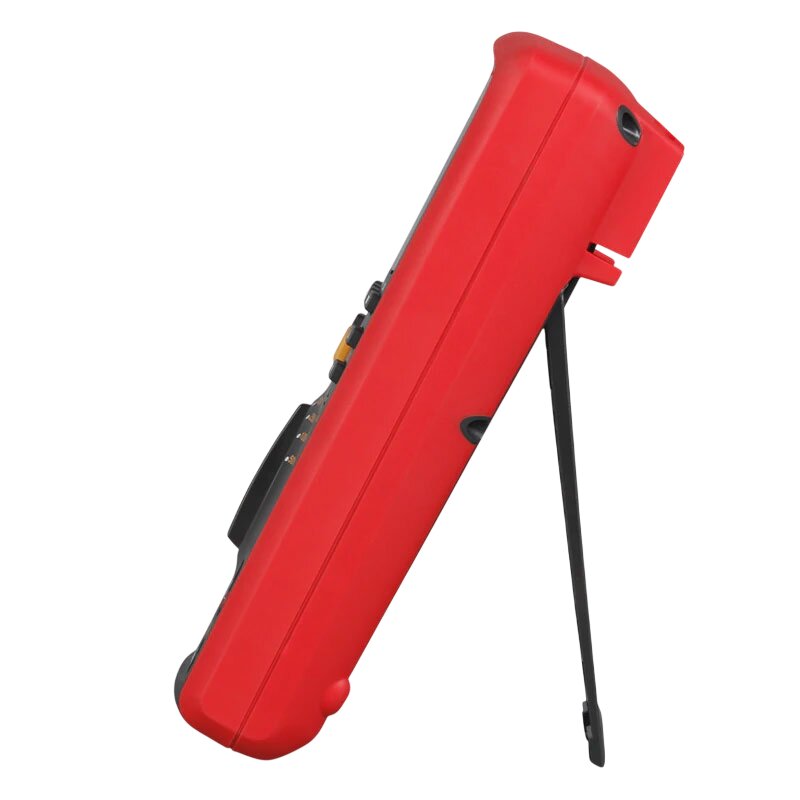

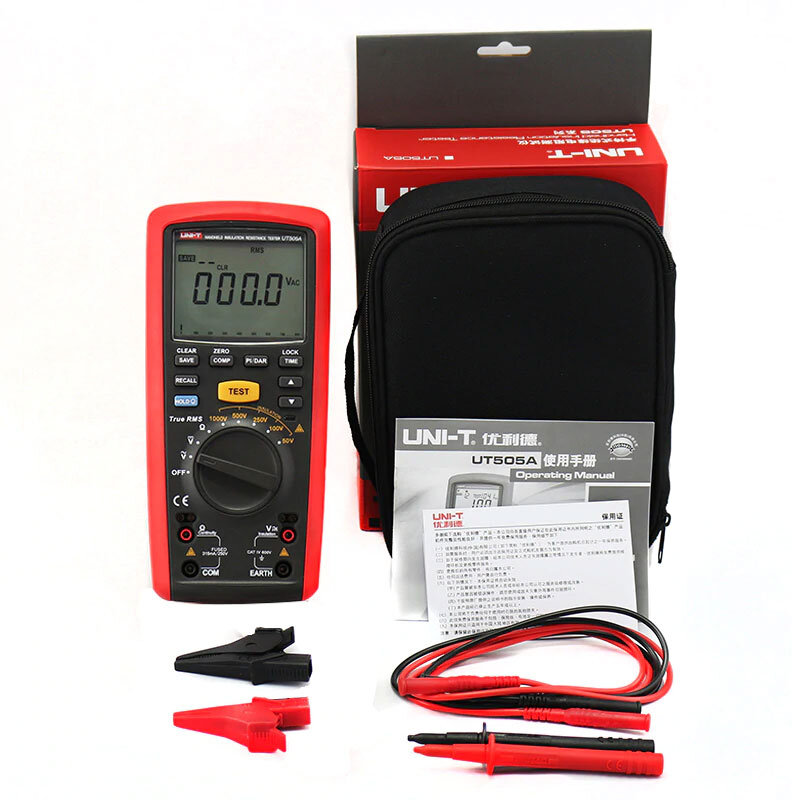

• Mobilna konstrukcja – zasilanie bateryjne, poręczne wymiary oraz dołączone etui sprawiają, że UT505A dobrze sprawdza się w pracy serwisowej i terenowej.

Jeśli potrzebujesz uniwersalnego przyrządu do profesjonalnej diagnostyki instalacji i urządzeń elektrycznych, UNI-T UT505A jest bardzo praktycznym rozwiązaniem. Łączy funkcjonalność miernika izolacji z możliwościami multimetru cyfrowego, oferując pomiary rezystancji izolacji aż do 20 GΩ, napięcia probiercze do 1000 V, funkcje DAR i PI, pomiary porównawcze oraz standardowe pomiary napięcia, rezystancji i ciągłości.

Dzięki szerokiemu zakresowi pomiarowemu, funkcjom diagnostycznym, pamięci wyników, podświetlanemu wyświetlaczowi oraz kompletnemu wyposażeniu UT505A sprawdzi się zarówno w rękach elektryka i instalatora, jak i podczas prac serwisowych, konserwacyjnych oraz diagnostyki urządzeń przemysłowych.
